Часть 1. Оформление чертежей в системе КОМПАС

Первое, с чем сталкивается будущий конструктор или инженер, и что должны знать технические специалисты любого ранга – это унифицированные правила и нормы, действующие в области оформления конструкторской документации и, в частности, оформления чертежей.

Единообразие оформления чертежей регулируется стандартами, принятыми еще во времена существования СССР, именно эти нормы остаются базовыми на постсоветском пространстве. В основном продолжают действовать ГОСТы тридцати- и даже сорокалетней давности. Хотя они и пересматриваются, и выходят в новых изданиях, содержание остается по большей части неизменным.

Правила графического оформления чертежей разнятся в стандартах различных государств, что учитывается в большинстве западных программных продуктов конструкторского проектирования, претендующих на универсальность применения. Например, CAD система SolidWorks предоставляет возможность работы в стандартах ANSI, ISO, DIN, GIS, BSI, ГОСТ, GB и имеет возможность установки иной пользовательской настройки. К сожалению, включение в систему проектирования вариантов оформления чертежей по различным нормам обычно плохо согласуется с удобством работы, поэтому для создания чертежей по ГОСТ лучше использовать программу, ориентированную на требования Единой системы конструкторской документации. Одна из таких программ, в полной мере отвечающая этим требованиям – система проектирования КОМПАС.

Графическое оформление чертежей нормирует группа ГОСТов с номерами от 2.301 до 2.321, исключая утративший силу ГОСТ 2.319-81, взамен которого принят нормативный документ «Р 50-77-88 Рекомендации. Единая система конструкторской документации. Правила выполнения диаграмм». Учитывая важность этой группы, приведем их перечень полностью (часть названия «Единая система конструкторской документации» заменена аббревиатурой – ЕСКД):

Рассмотрим по порядку, каким образом требования ЕСКД учтены в системе КОМПАС. Сразу же напомним, что АСКОН, компания-разработчик системы КОМПАС, выпустила вторую версию программы «Справочник конструктора», аналогичный по содержанию известному печатному варианту справочника Анурьева, но оказывающего неоценимую помощь в построении чертежей благодаря возможности быстрого поиска и наличию встроенных расчетных программ. Многое из перечисленных ГОСТов можно найти в обоих упомянутых справочниках.

Форматы

Формат листа по стандарту – это прямоугольная часть листа бумаги, ограниченная рамкой, прочерченной тонкой линией. В организацию форматов положены простые принципы:

1. За начальный принят формат с площадью равной 1 м2.

2. Короткая сторона форматов в ?2 раз меньше длинной стороны.

3. Ряд основных форматов строится делением формата на две равные части по линии, параллельной меньшей стороне.

4. Ряд дополнительных форматов строится кратным увеличением короткой стороны.

Всего установлено шесть форматов, имеющих собственное обозначение:


Обозначение формата

Размеры сторон форматов, мм

А0

841x1189

А1

594x841

А2

420x594

А3

297x420

А4

210x297

А5

148x210

Пять из них, от А0 до А4, являются основными. А5 применяется при необходимости. Дополнительные форматы выбираются из рекомендованного ряда. Их обозначение состоит из обозначения основного формата и его кратности, например, А1 x 3:


Кратность

Формат (размеры в мм)

А0

А1

А2

А3

А4

2

1189x1682

3

1189x2523

841x1783

594x1261

420x891

297x630

4

841x2378

594x1682

420x1189

297x841

5

594x2102

420x1486

297x1051

6

420x1783

297x1261

7

420x2080

297x1471

8

297x1682

9

297x1892


Остается добавить, что в размерах форматов допускаются отклонения до 2-х мм в ту или иную сторону при размере стороны до 600 мм, и до 3-х мм при больших размерах. Это допущение в некоторых случаях может позволить разместить программно выполненный чертеж на листе бумаги при выводе на печать.

Представление форматов в системе проектирования КОМПАС на сайте уже рассматривалось в статье «Форматы и оформление листов».

Масштабы

Обозначение на чертежах размерного соотношения изображения с реальным объектом именуется масштабом. Строгое определение масштаба – это отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре. Соотношение записывается через двоеточие без пробелов и выбирается из ряда:

1. Масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000

2. Натуральная величина – 1:1

3. Масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

Масштабы увеличения могут быть более крупными – (100n):1, где n – целое число. В программе КОМПАС ввод значения масштаба в соответствующее поле основной надписи можно выполнить без ручного набора, выбрав из списка, отображающего сразу все предустановленные варианты. Для этого надо активировать основную надпись и двойным кликом мыши по клетке, в которой должен быть вписан масштаб, вызвать меню выбора стандартных масштабов. АСКОН ограничил список значений вариантами от 100:1 до 1:100, резонно полагая, что остальные используются не так часто (рис.1). Фон рабочего поля чертежа на рисунке выбран контрастным для выделения окон меню.

Масштаб в компасе

Рис.1 Меню масштабов

Указанная клетка значения масштаба несет информационный характер и никак не влияет на отображение объектов на поле чертежа. В поле клетки масштаба можно ввести произвольный текст. Зато программа позволяет привязать это значение к масштабу выбранного пользователем вида командой Ссылка. Для этого желательно предварительно очистить содержимое клетки масштаба, расположить в ней курсор, вызвать команду Вставка – Ссылка, выбрать вид из списка (пример на рис. 2) и нажать ОК. В клетке отобразится масштаб выбранного вида, и значение масштаба будет автоматически меняться при изменении масштабных настроек вида.

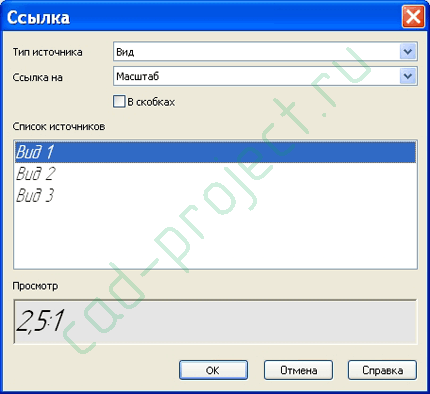

Масштаб в компасе

Рис.2 Окно выбора ссылочных видов
